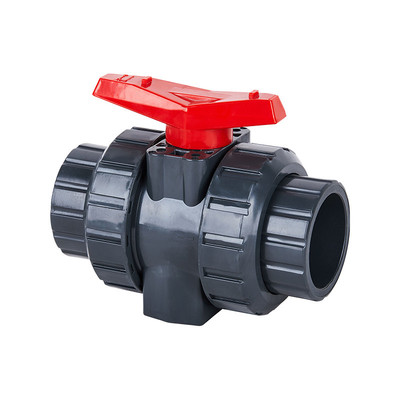

灰色雙聯塑料UPVC手動承插球閥DN15-DN100 SO STD標準水工農業化工閥門
型號Q61F-10U
產品名稱：UPVC承插球閥
材質：塑料
顏色：灰色和紅色
連接形式：焊接
駕駛模式：手動
工作壓力：1.0-1.6Mpa（10-25bar）
公稱壓力：10kg
通道：直通式
結構：固定球閥
功能：旁通閥
溫度：高溫
應用：工業用途、水工業用途、家庭用途
規格：DN15-DN100
設計標準：ISO STD
密封材料：聚四氟乙烯密封
產地：中國寧波北侖
HS編碼：8481804090
| 產品結構特點 |
1. 雙由任球閥 PTFE 墊座松緊可適度調整。
2. 雙層 O 型圈提供雙重防漏保護。
3. 外觀精致、表面光滑、加工精細、全流量設計。
| 零件材質表 |

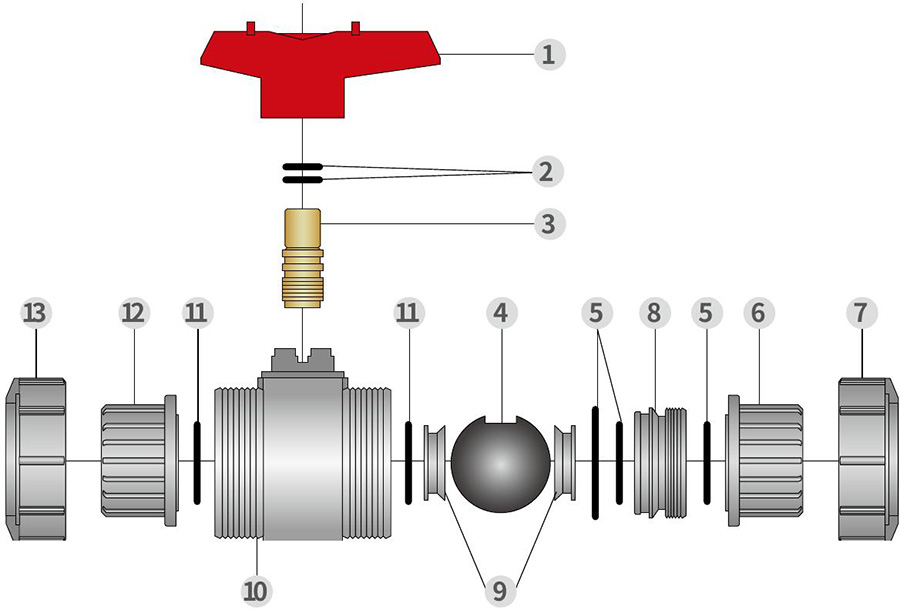

由任球閥裝配明細圖
|
件號 |
名稱 |
材質 |
|
1 |
手柄? |
合金料 |
|
2 |
密封圈 |
EPDM,FPM |
|
3 |
閥桿 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
4 |
球 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
5 |
密封圈 |
EPDM,FPM |
|
6 |
由任、螺紋接頭 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
7 |
拼緊螺帽 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
8 |
內塞 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
9 |
球密封 |
PTFE |
|
10 |
閥體 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
11 |
密封圈 |
EPDM,FPM |
|
12 |
由任、螺紋接頭 |
FRPP,PVDF,UPVC,CPVC,PPH |
|
13 |
拼緊螺帽 |
FRPP,PVDF,UPVC,CPVC,PPH |
| 外形尺寸表 |
|
規格DN |
d |
D |
D1 |
L |
LI |
L2 |
H |
|
15 |
20 |
32 |
50 |
39 |
77 |
110 |
55 |
|
20 |
25 |
38 |
58 |
46 |
87 |
125 |
65 |
|
25 |
32 |
46 |
70 |
50 |
96 |
140 |
70 |
|
32 |
40 |
56 |
85 |
55 |
110 |
160 |
90 |
|
40 |
50 |
65 |
98 |
60 |
120 |
170 |
100 |
|
50 |
63 |
80 |
124 |
68 |
140 |
190 |
110 |
|
65 |
75 |
96 |
135 |
68 |
155 |
230 |
115 |
|
80 |
90 |
112 |
158 |
100 |
205 |
280 |
120 |
|
100 |
110 |
133 |
192 |
124 |
235 |
335 |
130 |
?
?
?
| 地點： | 中國 |
| 業務類型： | 制造商、出口商 |
| 品牌： | |
| 證書： | |
| 型號： | |
| 付款和交貨條款： | |
| 最小起訂量： | |
| 價格： | 咨詢 |
| 包裝細節： | |
| 交貨時間： | |
| 付款方式： |

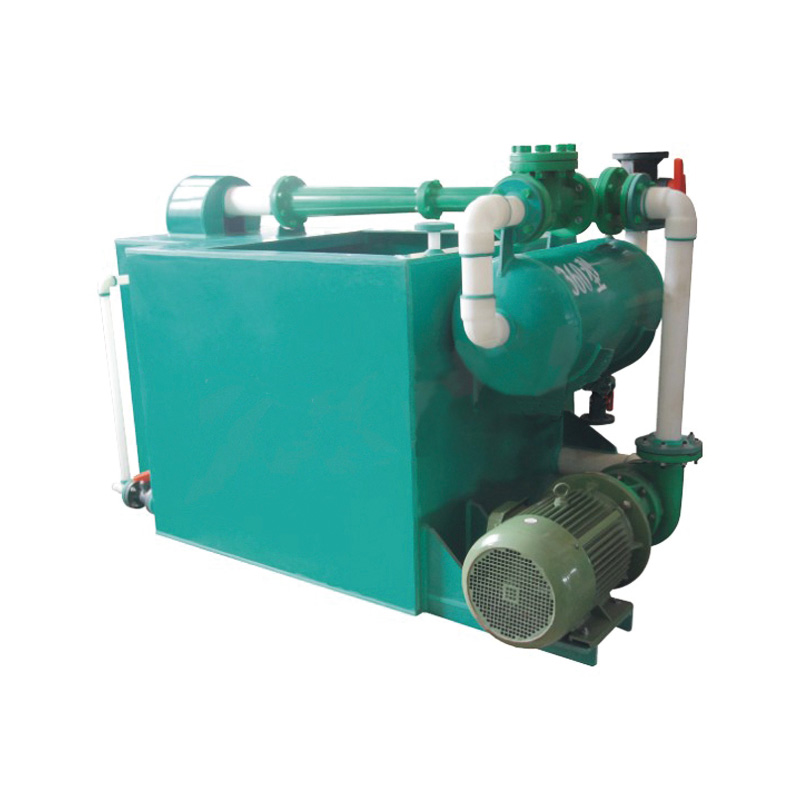

定制臥式FRPP水射流全真空單體泵 塑料高壓全型號化工行業臥式泵 專業臥式塑料FRPP水射流真空機組泵組，適用于各種設備 品牌名稱：KXPV 產地：中國 壓力：定制，高壓 結構：臥式泵 材質：FRPP...

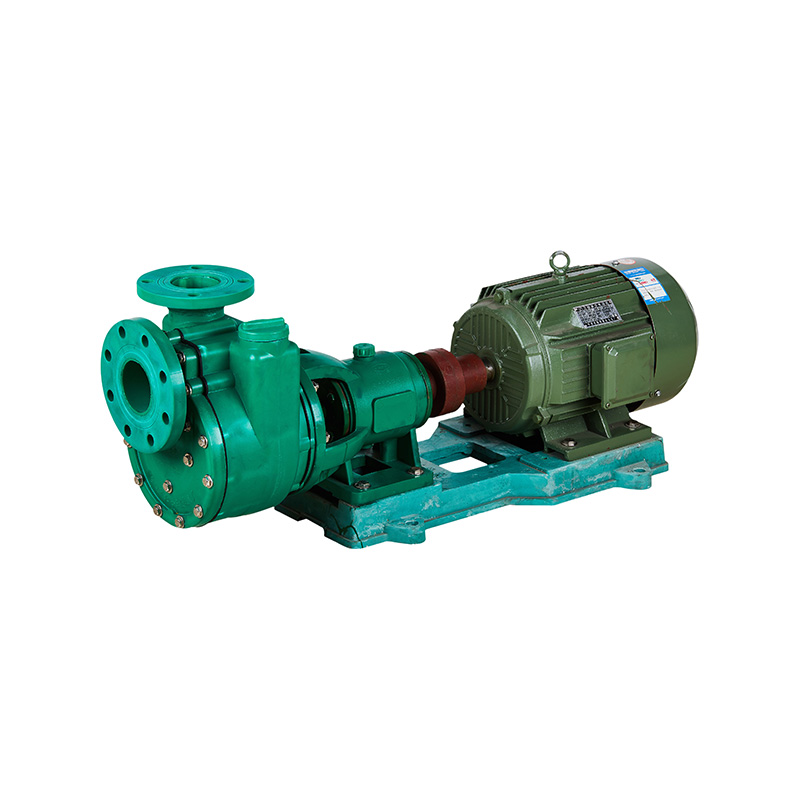

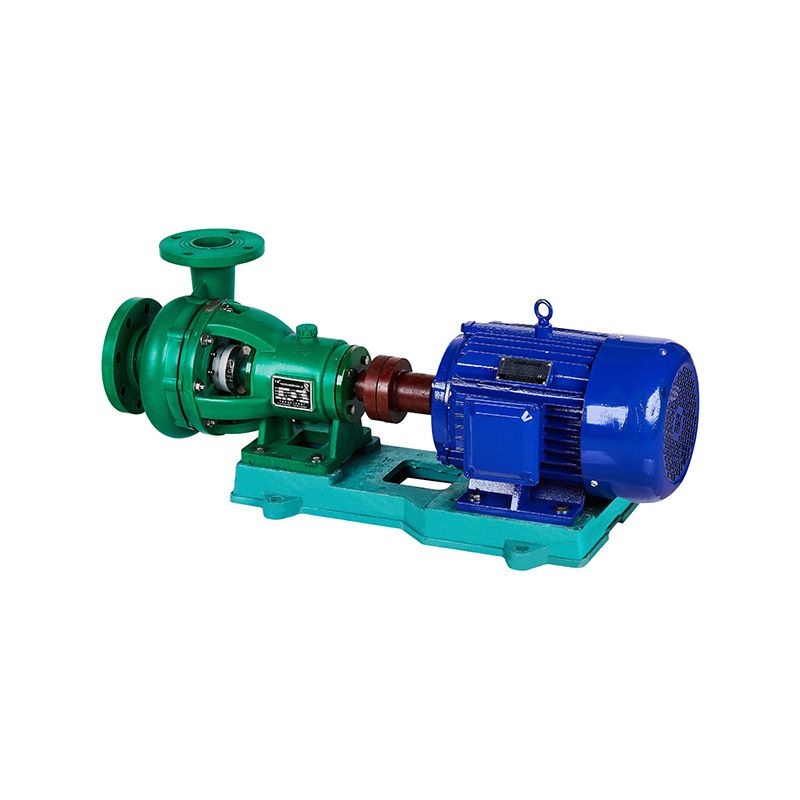

FP系列耐腐蝕軸式自吸泵化工工業用塑料RPP化工柴油一體軸聯軸器自吸泵品牌名稱：KXPV產地：中國浙江壓力：高壓結構：軸式離心泵產品名稱：離心泵類型：軸尺寸：40FPZ-25(3KW)--- 100F...

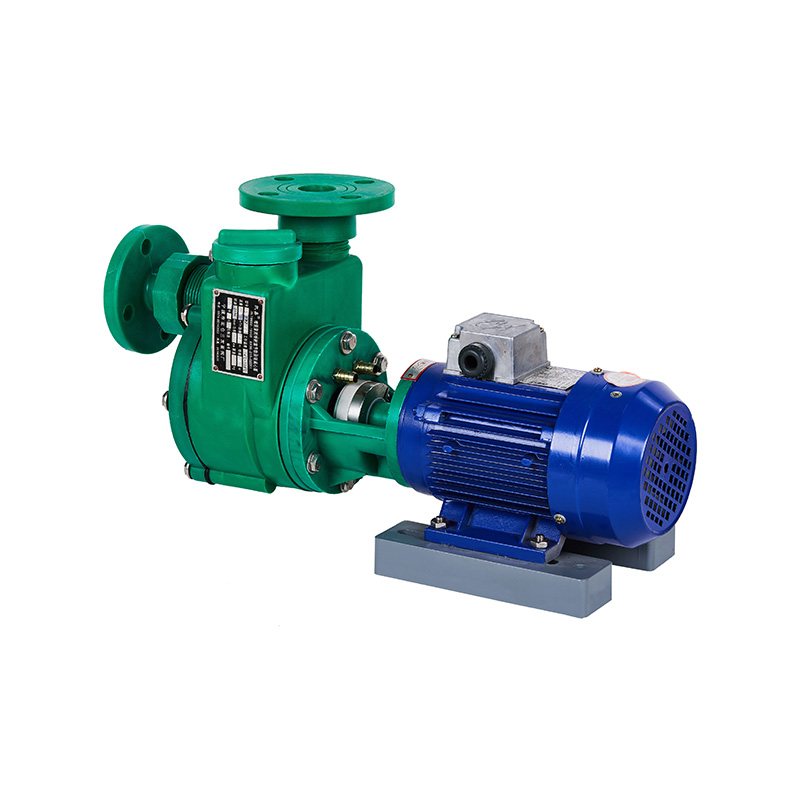

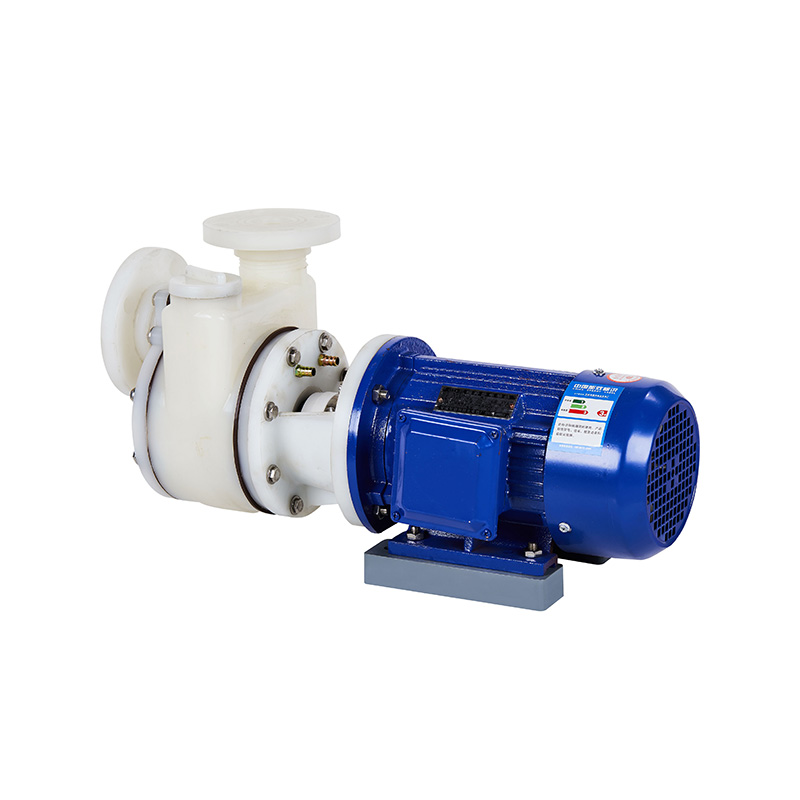

定制FV系列耐腐蝕直聯塑料自吸泵高壓微型PVDF耐腐蝕直聯式自吸單體泵品牌名稱：KXPVP產地：中國浙江壓力：高壓結構：直接式離心泵產品名稱：離心泵材質：PVDF顏色：綠色和白色類型：直接尺寸：25F...
FP系列耐腐蝕塑料自吸泵（直聯式）高壓自動工業RPP直式自吸水泵，用于水處理和化學用途品牌名稱：KXPV產地：中國浙江應用：水處理解決方案，化工壓力：定制，高壓材質：RPP顏色：綠色結構：直接式離心泵...
我廠專業生產 PVDF、FRPP 兩種材質四個系列（FV、FP、FVZ、FPZ）的全塑耐腐蝕離心泵、自吸泵，其中 PVDF 泵適用于強酸、強氧化劑、鹵素、芳烴、脂肪、氯化溶劑等化學介質，實用溫度為 -...

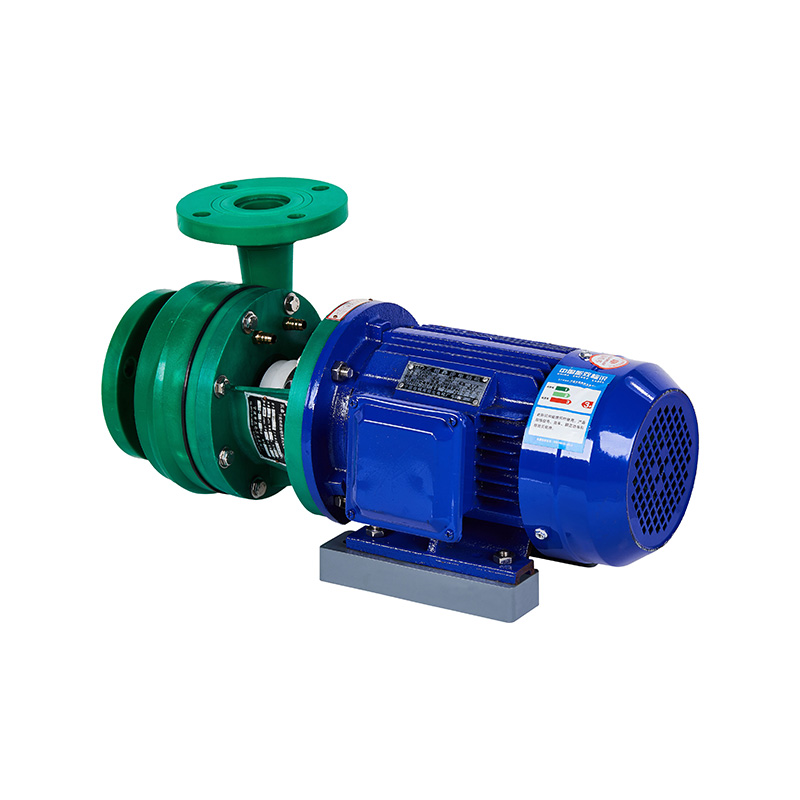

耐化學腐蝕離心泵有競爭力的價格工業FP系列耐腐蝕塑料離心泵（直聯式） 品牌名稱：KXPV 產地：中國浙江 壓力：高壓 結構：直接式離心泵 產品名稱：離心泵 類型：直接 尺寸：25FP-8D(0.55K...
我廠專業生產 PVDF、FRPP 兩種材質四個系列（FV、FP、FVZ、FPZ）的全塑耐腐蝕離心泵、自吸泵，其中 PVDF 泵適用于強酸、強氧化劑、鹵素、芳烴、脂肪、氯化溶劑等化學介質，實用溫度為 -...

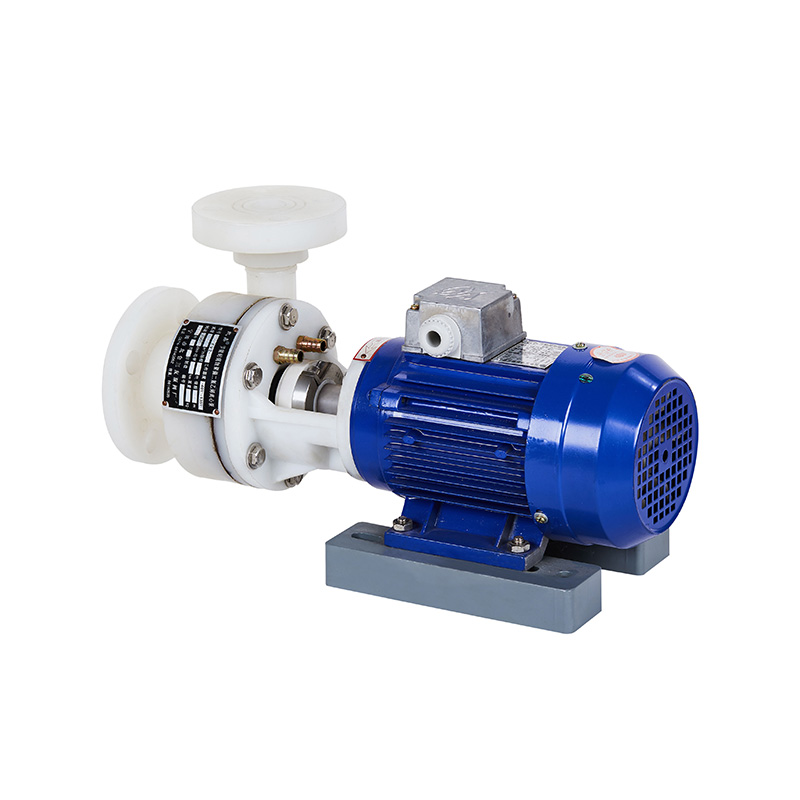

耐腐蝕直聯式FV系列耐腐蝕塑料離心泵 品牌名稱：KXPV 產地：中國浙江 應用：廢水處理，化工 壓力：定制，高壓 結構：直接式離心泵 出口尺寸：定制 電源：電動 產品名稱：離心泵 類型：直接 尺寸：2...
