新到貨CPVC蝸輪蝶閥手動法蘭連接單偏心密封工業塑料閥門用于水和化工
型號：D371X-10V
駕駛模式：手動
連接形式：法蘭
結構：單偏心密封
密封形式：自動密封
閥桿：普通
工作壓力：低壓（Pn<1.6mpa）
工作溫度：常溫（-40°C<T<120°C）
密封面材質：軟密封
應用：工業用途、水工業用途、家庭用途
商標：KXPV
規格：DN150-DN1000
Origin:Beilun Ningbo China
HS編碼：8481804090
| 產品結構特點 |
?

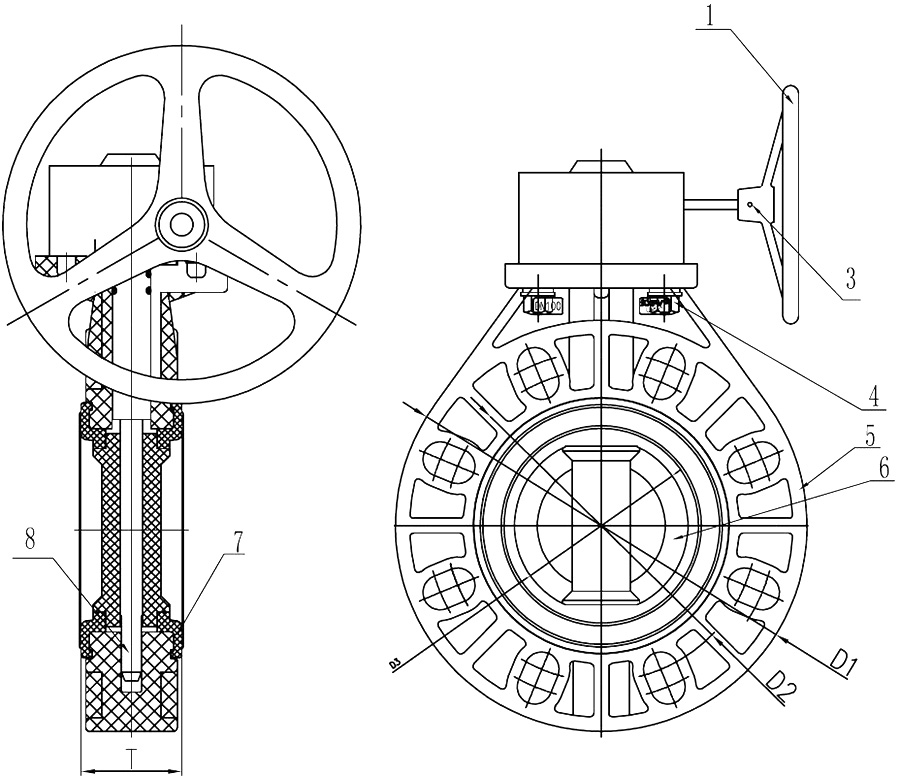

蝸輪式蝶閥裝配明細圖
?
| 零件材質表 |
|
件號No. |
名稱 |
材質?Material |
|
1 |
手輪 |
鑄鐵，鋁合金 |
|
2 |
蝸輪軸 |
鋼 |
|
3 |
指示器銘牌 |
ABS鋁 |
|
4 |
六角螺檢 |
鋼、不繡鋼? |
|
5 |
蝸輪蓋 |
鑄鐵，鋁合金 |
|
6 |
蝸輪箱 |
鑄鐵，鋁合金 |
|
7 |
限位螺栓 |
鋼、不銹鋼 |
|
8 |
閥桿 |
鋼、不銹鋼 |
|
9 |
雙頭螺柱 |
鋼、不銹鋼 |
|
10 |
六角螺母 |
鋼、不銹鋼 |
|
11 |
密封橡膠 |
EPDM,FPM |
|
12 |
閥瓣 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
13 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
| 零件材質表 |
|
編號 |
部件名稱 |
材質 |
數量 |
|
1 |
手輪 |
鑄鐵 |
1 |
|
2 |
渦輪頭 |
鑄鐵 |
1 |
|
3 |
銷子 |
鋼 |
1 |
|
4 |
螺帽罩 |
FRPP |
4 |
|
5 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
1 |
|
6 |
閥瓣 |
FRPP,PVDF,CPVC,UPVC,PPH |
1 |
|
7 |
密封橡膠 |
EPDM, FPM |
1 |
|
8 |
閥桿 |
鋼、不銹鋼 |
1 |
| 外形尺寸表 |
?
|
DN |
D1 |
D2 |
D3 |
T |
n-Φ |
|
40 |
148 |
110 |
41.5 |
39 |
4-Φ19 |
|
50 |
162 |
125 |
48.5 |
43 |
4-Φ19 |
|
65 |
180 |
145 |
63 |
45 |
4-Φ19 |
|
80 |
196 |
160 |
75.5 |
45 |
8-Φ19 |
|
100 |
225 |
180 |
95 |
56.5 |
8-Φ19 |
|
125 |
255 |
210 |
120 |
65 |
8-Φ23 |
|
150 |
285 |
240 |
143.5 |
75 |
8-Φ23 |
|
200 |
340 |
295 |
195 |
85 |
8-Φ23 |
?
